伺服电机三环控制系统

在伺服电机的三环控制系统中，PID控制器被广泛应用于电流环、速度环和位置环的控制中 。通过合理地设置PID控制器的参数（比例系数Kp 、积分系数Ki和微分系数Kd） ，可以实现对伺服电机系统的精确控制。电流环：在电流环中，PID控制器能够实现对电机电流的快速、准确控制
。

伺服电机的“三环 ”指电流环
、速度环和位置环
，它们分层协作，实现对电机转矩、转速和位置的精准控制。 电流环 位于控制系统最内层 ，直接控制电机电流
，确保输出转矩与负载需求匹配 。当负载突变时，电流环通过快速调节功率放大器输出 ，稳定电机运行
。

换句话说
，任何棋风都必须使用电流回路，这是控制的从动件。在速度和位置控制的同时 ，系统实际控制电流（转矩）
，实现速度和位置的相应控制 。第三个环是位置环，是外面的环
。根据实际情况 ，它可以构建在驱动器和伺服电机编码器之间
，或者外部控制器和电机编码器或终负载之间。

双环控制指的是电流环和速度环共同作用，通过速度环对电流环的设定进行负反馈PID调节 。它的优点是可以同时控制电流和速度 ，动态响应速度也较快
。但是，由于需要同时考虑两个环的作用
，因此调试的难度较大，同时系统的运算量也会有所增加。

位置环是最外层环 ，可以构建在驱动器和电机编码器之间
，或在外部控制器与电机编码器或最终负载之间，根据实际情况选取 。在位置控制模式下 ，系统执行所有三个环的运算
，运算量最大，动态响应速度最慢
。通过理解伺服系统的组成 、控制方式和三环控制 ，可以更好地应用伺服系统在自动化设备
、机器人、精密仪器等领域的精确控制需求
，实现高效 、稳定的运行。

任何棋式都必须使用电流环，电流环是控制的跟本 ，在速度和位置控制的同时系统实际也在进行电流（转矩）的控制以达到对速度和位置的相应控制 。第三环是位置环
，它是最外环，可认在驱动器和伺服电机编码器间构建也可以在外部控制器和电机编码器或最终负载间构建 ，要根据实际情况来定。

什么是伺服电机?知道的请告诉我一下,谢谢!

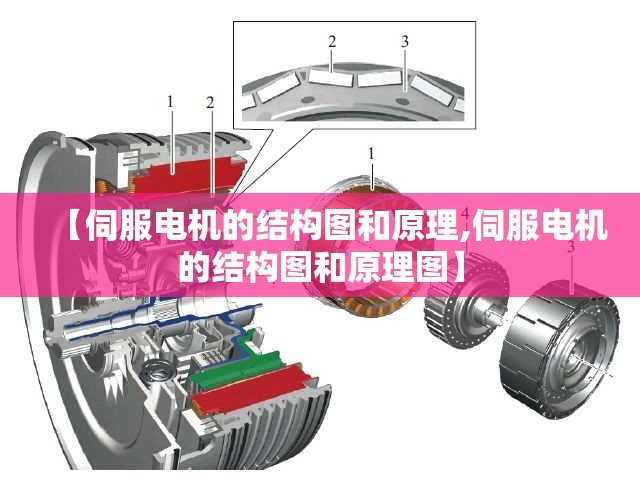

〖壹〗
、交流伺服电机通常都是单相异步电动机，有鼠笼形转子和杯形转子两种结构形式
。与普通电机一样
，交流伺服电机也由定子和转子构成。定子上有两个绕组，即励磁绕组和控制绕组 ，两个绕组在空间相差90°电角度 。固定和保护定子的机座一般用硬铝或不锈钢制成
。笼型转子交流伺服电机的转子和普通三相笼式电机相同。

〖贰〗、简单来说
，伺服电机可以看作是在步进电机的基础上增加了编码器等控制组件 。两者虽然都属于电机范畴，但在控制精度和性能方面存在显著差异
。另外 ，电机还有直流和交流之分
，这主要是根据电机的供电方式和使用场景来决定的。

〖叁〗 、既然用伺服，编码器连接到伺服驱动器上的 ，PLC不做AB相的分析 既然不用传感器
，说明也仅仅是做了一个开环控制 。要是精度高的话，比较好加个轴转矩传感器的检测作闭环控制
。

〖肆〗
、伺服控制驱动器控制轴 ，总是有个原点位置吧
，也就是最初始的位置，你的轴都撞到模上了 ，应该是原点没有复位好，总有上位机操作软件界面吧（触摸屏或者什么的）
，看看原点位置是什么度数，把这个数值改小点 ，比如是X轴（水平方向）
，然后手动慢慢进给，看看还会不会撞。

直连式伺服电动缸的工作原理和及其内部构造

〖壹〗、直连式伺服电动缸的内部构造复杂而精密 ，主要包括以下部件：活塞杆螺母：与活塞杆相连
，通过丝杆的旋转运动转化为直线运动 。前法兰：用于连接和固定伺服电动缸的外部结构，确保整体结构的稳定性和可靠性
。活塞杆：作为伺服电动缸的输出部件 ，用于连接和驱动外部负载。

〖贰〗 、直连式伺服电动缸的工作原理基于电机驱动和丝杠传动的结合 。具体来说
，电机作为动力源，通过联轴器与丝杠相连 ，驱动丝杠旋转。丝杠的旋转运动通过丝杠螺母转化为直线运动
，螺母与活塞杆相连，从而推动活塞杆进行往返运动
。

〖叁〗
、伺服电缸的内部结构主要由螺杆、缸体 、电机、动力管以及多个附件组成 ，其工作原理是将伺服电机的旋转动力转化为直线运动。内部结构： 螺杆：通常采用滚珠丝杆，用于将旋转运动转换为直线运动
，具有高精度和高效率 。 缸体：作为螺杆和活塞杆的运动轨道，保证直线运动的稳定性和精度
。

〖肆〗
、伺服电动缸结构：伺服电动缸主要由电机、丝杆 、传动副
、推杆等关键部件组成。以下是直连式与折叠式电动缸的结构图及简要说明：直连式电动缸：电机：提供旋转动力 ，通常采用伺服电机以实现闭环控制 。丝杆：将电机的旋转运动转换为直线运动
，是电动缸的核心传动部件
。

〖伍〗、伺服电动缸内部结构剖析图可以通过以下文字描述进行构建：直连式伺服电动缸内部结构：- 活塞杆螺母：位于电动缸的前端，用于固定活塞杆并传递动力。- 前法兰：连接电动缸与其他设备的部件 ，提供安装接口 。- 活塞杆：执行直线运动的部件
，承受推力与拉力
。- 丝杆：将电机的旋转运动转化为活塞杆的直线运动。

工业机器人上的电机轴断了?

设备与电机振动过大：电机固定不牢固，运行中基础振动幅度大 ，造成电机皮带侧向拉力不稳定
，导致轴破坏 。轴加工应力槽不符合要求：轴伸根部R角加工不规范，或轴径粗细过度位置应力集中 ，电机运行时受轴径和径向交变应力作用而断裂
。

重启设备：先断开主电源等待30秒释放柜内电容再上电
，多数由临时干扰或软件卡顿引发的轻量报警可自动清除。（二） 典型报警专项排查 伺服驱动报警（如代码31000）：断开机器人主电源，检查各轴电机抱闸是否正常松开 ，测量驱动模块输出电压是否在额定范围，更换老化的驱动风扇避免过热触发保护 。

发那科焊接机器人nted2状态异常（对应发那科官方标准报警为NOT ENABLED 2
，即第二使能通道或对应轴未就绪）的常见原因可分为硬件故障 、参数配置错误
、通讯异常、外围设备联动异常四大类。

六轴机器人J2轴过载需先紧急停机切断动力，再按排查-验证-修复-试运转的流程处理 ，严禁带故障重启运行 紧急停机与断电步骤 立即按下机器人控制柜上的红色急停按钮
，或通过外围安全IO触发急停，切断J2轴的运动指令 ，避免过载持续损伤电机 、减速机
。

断开伺服电机动力线
，单独启动放大器空载测试，仍报0380则判定放大器故障 ，无故障则更换伺服电机。手动盘动各轴
，确认无卡滞，清理机械部件异物 ，调整减速器间隙 。（三） 复位重启 若排除硬件故障后故障仍存在
，示教器进入系统菜单，备份当前伺服参数后复位原始参数
。

伺服电机和普通电机有什么区别,一文搞懂

〖壹〗
、综上所述 ，伺服电机和普通电机在控制精度、结构组成 、应用场景和成本等方面存在显著差异。在实际应用中，需要根据具体需求选取合适的电机类型 。

〖贰〗
、伺服电机和普通电机的主要区别体现在精准控制、结构特点以及维修难度上：精准控制：伺服电机：具有高精度的定位和反馈机制
，通过编码器实现闭环控制，能精确控制转速和角度 ，适用于需要精密控制的场合
，如工业自动化和机器人技术
。

〖叁〗 、伺服电机和普通电机之间的主要区别在于精准控制、结构特点以及维修难度上。首先，伺服电机以其高精度的定位和反馈机制脱颖而出 ，通过编码器实现闭环控制
，能精确控制转速和角度，适用于需要精密控制的场合 。

伺服系统组成

核心组成伺服系统控制器：作为系统的“大脑” ，负责接收用户输入的目标指令（如目标位置
、速度值）
，并将其转化为可执行的数字信号，传递给伺服放大器
。

伺服系统由控制器 ，功率驱动装置
，电动机三部分组成。控制器 控制器按照数控系统的给定值和通过反馈装置检测的实际运行值的差，调节控制量 。

伺服系统是指一种精确控制机械元件运转的反馈控制系统 ，由控制器、功率驱动装置和电动机三个主要部分组成
。控制器：控制器是伺服系统的“大脑
”，负责根据数控系统的指令和反馈检测的实际运行值之间的差异
，调节控制量，确保系统的精确控制。

伺服系统的结构主要由以下三大部分构成：控制器：核心作用：控制器是伺服系统的心脏 ，负责接收来自数控系统的指令值 。工作原理：通过与反馈装置实时监测的运行值进行比较
，控制器根据差异精确地调整控制信号的输出，确保系统的精确控制。

伺服系统是一种用于精确控制机械设备运动位置 、速度和力度的系统
。组成： 控制器：发出控制指令的核心部件。 驱动器：接收控制指令并驱动电机运转 。 执行机构：包括电机及其传动装置 ，负责将电能转换为机械能
，产生运动
。 反馈装置：监测执行机构的实际运动状态，并将相关信息反馈给控制器。
